Energiamenedzsment rendszer

Innovatív megoldás – Gyors megtérülés

Az EnerIT IoT Smart Energy egy nemzetközi szinten is versenyképes komplex energiamenedzsment rendszer, mely magában foglalja az EnerIT egyedi IoT mérő-, felügyeleti és vezérlő eszközeit, az EnerIT IoT Platform-ját – beleértve az adatok vizualizációját is -, valamint a kapcsolódó különböző EnerIT IoT szenzorokat (pl.: hőmérséklet, páratartalom). A rendszer lehetővé teszi egy vállalat energetikai rendszereinek – elsősorban villamos energia, vagy akár földgáz, víz, hő fogyasztásának – és a különböző komfort jellemzőknek valós idejű monitorozását akár berendezés/tevékenység szintjén.

Az eszközeink képesek többféle kommunikációs rendszeren (pl. GSM, Ethernet, WiFi, NB-IOT, LoRa, PLC stb.) az adatok közvetlenül – további adatkoncentrátorok nélkül – történő továbbítására, az adatok valós idejű gyűjtésére és azoknak az energiamenedzsment platformon keresztüli valós idejű feldolgozására, az adatok alapján figyelmeztetések kiküldésére és szükség esetén beavatkozásra.

Az adatbázis alapján komplex energetikai elemzések készíthetők.

A megoldáshoz a komfort jellemzők a valós idejű méréseihez különböző az EnerIT által szállított egyedi vezetékes és nagy hatótávolságú akár vezeték nélküli szenzorok (pl.: hőmérséklet, páratartalom, CO2, stb.) kapcsolhatóak.

A rendszer megfelelő kiegészítőkkel alkalmas teljeskörű energiamenedzsment kialakítására vállalati szinten, beleértve a berendezés szintű beavatkozási képességet.

Az EnerIT megoldása a gazdaság számos területén nyújt támogatást: fémipar, műanyagipar, élelmiszergyártás, palackozás, kereskedelem, hotelek, fürdők, ingatlan üzemeltetés, logisztika stb.

Eszközök

  • REAL-TIME (valós idejű) adattovábbítás (GSM, Ethernet, WiFi, NB-IOT, LoRa, PLC stb.)
  • 3 fázisú mérés: 6 / 9 / 18 mérési csatorna egy eszközben
  • Mintavételezés: 100 minta / periódus csatornánként (5,000 Hz)
  • Input áramerősség teljes skálája: 5A – 30 000A
  • Mért mennyiségek (mérési csatornánként) – Hálózatról vételezett / Hálózatra visszatáplált:
    • Feszültség RMS érték 1 min átlaga
    • Periódusszint csúcsok 1 percen belül: A feszültség RMS értékeinek maximuma és minimuma
    • Áram RMS érték 1 min átlaga
    • Periódusszint csúcsok 1 percen belül: Az áram RMS értékeinek maximuma és minimuma
    • Hatásos teljesítmény (fogyasztás ill. megtermelt) 1 min átlaga
    • Periódusszint csúcsok 1 percen belül: Hatásos teljesítmény (fogyasztás ill. megtermelt) RMS értékeinek maximuma és minimuma
    • Meddő teljesítmény (kapacitív / induktív) 1 min átlaga
    • Periódusszint csúcsok 1 percen belül: Meddő teljesítmény (induktív ill. kapacitív) RMS értékeinek maximuma és minimuma
    • Hálózati frekvencia 1 min átlaga
    • Cosfi 1 min átlaga
  • Göngyölített értékek (leágazásonként) 1min bontásban: hatásos teljesítmény, visszatáplált teljesítmény, reaktív teljesítmény: induktív ill. kapacitív
  • Pontossági osztály: <1%
  • Riasztások a vonali feszültség karakterisztika alapján (fázisonként: 1 min VRms <90%, >110%, 1 min 2 VRms >110%, differ. 20%, Period VRms <90%, <10%, Áramszünet,…)
  • Tápfeszültség kiesés elleni védelem
  • Impulzusszámláló-bemenetek: 3 db (DIN 43864 / EN 62053-31 szabvány)
  • Opció: Szenzor – CAN BUS-on csatlakoztatva
  • Opció: Vezérlő egység – CAN BUS-on csatlakoztatva

A készülékben főként Microchip gyártmányú integrált áramköröket használunk. (A Microchip a világ élvonalába tartozó gyártó, jelentős katonai, valamint gépjármű ipari tapasztalattal.) Az eszközeink tervezése során egyik fő szempont volt minden felhasznált alkatrész ipari, illetve amennyiben elérhető katonai kivitelének alkalmazása. Nagy súllyal esett latba a fentieken túl az egyes áramköri elemek megfelelő tartalékokkal történő méretezése. A felhasznált nyomtatott áramköri lapot professzionális gyártó állítja elő. Az alkatrészek beültetése nagyüzemi körülmények között történik, vízben oldódó folyasztószer felhasználásával, amivel elkerülhető a hordozó panel esetleges oxidációja.

Platform

  • REAL-TIME (valós idejű) rendszer
  • MAGAS RENDELKEZÉSRE ÁLLÁS
  • Áramváltó, impulzusegyenérték és fogyasztói berendezések / egységek nyilvántartása
  • Adatok tárolása konvertált fizikai mennyiségekként az áramváltó és impulzusegyenérték nyilvántartáson alapulva
  • Alap szintű vizualizáció
  • Adat export (CSV fájl formátumban)
  • REST API-n keresztüli adat export
  • E-MAIL RIASZTÁSOK a vonali feszültség karakterisztika alapján
  • Felügyeleti funkciók
  • Vezérlés és Monitoring funkciók

Emelt szintű vizualizáció

Opcionális szolgáltatásunkban olyan adatelemzési módozatokat kínálunk, amely segítségével változatos szempontok szerint, gyorsan és szemléletesen szűrhetők ki az esetleges anomáliák.
  • 1 min diagramok 21 napra visszamenőleg
  • 15 min diagramok évekre visszamenőleg
  • Dashboard overview – Utolsó hónap összefoglaló
  • Dashboard overview – Utolsó hónap vonali feszültség anomáliák összefoglaló
  • Meterológiai és szenzor adatok
  • Hatásos teljesítmény (fogyasztás ill. megtermelt)
  • Meddő teljesítmény (kapacitív / induktív)
  • Korrelációs diagramok (pl.: Hőmérséklet-teljesítmény)
  • Vonali feszültség anomáliák
  • Sankey, Boksz és megoszlás diagramok
  • Teljesítmény összehasonlító diagram
  • Egyedi vizualizáció fejlesztése

SLA

PQA eszközök

Éves átlagos rendelkezésre állás: 99,0% (7×24)
Az ügyfél oldali adatkommunikáció, PQA garancia megléte és ügyfél oldali mérési környezet megléte esetén. Hiba esetén csereeszközt max. 3 munkanapon belül bocsátunk az ügyfeleink rendelkezésére. Eszközök éles üzemi támogatása
Szolgáltatásnyújtási idő
standard: 8 óra x 5 nap 12 hónap jótállás

Cloud (AWS)-ben történő PQA mérési adatok kezelése

Éves átlagos rendelkezésre állás: 99,5% (7×24) Éles üzemi támogatása
Szolgáltatásnyújtási idő
standard: 8 óra x 5 nap

EnerIT EMS kliens oldali alkalmazás (UI)

Éves átlagos rendelkezésre állás: 99,5% (5×8) Éles üzemi támogatása
Szolgáltatásnyújtási idő
standard: 8 óra x 5 nap

Hibajavítás

Kritikus hiba: Esetek 90%-ban 1 munkanapon belül, esetek 99%-ban 3 munkanapon belül.
Súlyos hiba: Esetek 90%-ban 3 munkanapon belül, esetek 99%-ban 7 munkanapon belül.

Terhelhetőség

10 db kliens egyidejű 1.000 db (7 leágazásos – 21 csatornás PQA) letöltés esetén:
Esetek 90%-ban max. 3 sec / CSV, Esetek 99%-ban max. 5 sec / CSV. Fenti értékek nem tartalmazzák a kliens oldalán tetszőlegesen használt internetes browser válaszidejét.
Kliens oldali minimum feltételek: 10Mbps internet sávszélesség Számítógép: Intel I5 CPU + 8GB RAM EnerIT IoT Platform kapacitás 1.000 db (7 leágazásos – 21 csatornás PQA) = 21.000 db csatorna

Egyéb – opcionális szolgáltatások

Kibővített jótállás

igény esetén akár 24, 36, ill. 60 hónap jótállást is tudunk biztosítani

Egyedi fejlesztések, illetve funkcionalitások bevezetésének támogatása

Firmware testre szabása, továbbá egyéb hardver és szenzor vonatkozású fejlesztések

Áramellátási, áramminőségi és egyéb felügyeleti funkciók testre szabása

IoT Smart Energy Platformhoz kapcsolódó egyedi vizualizáció

MEKH RENDELET SZERINTI MEGFELELÉS

1/2020. (I. 16.) MEKH rendelet az almérőkkel történő mérés követelményeinek meghatározásáról

KAPCSOLÓDÓ SZOLGÁLTATÁSOK

Konzultáció és tanácsadás

A megrendelő illetve a szakreferensek, auditorok által meghatározott igények és a műszaki lehetőségek összehangolása

Testreszabás

Egyedi megoldások

Telepítés

Eszközeinket szakszerűen telepítve, üzembe helyezve adjuk át ügyfeleinknek

Tanusítványok, minősítések

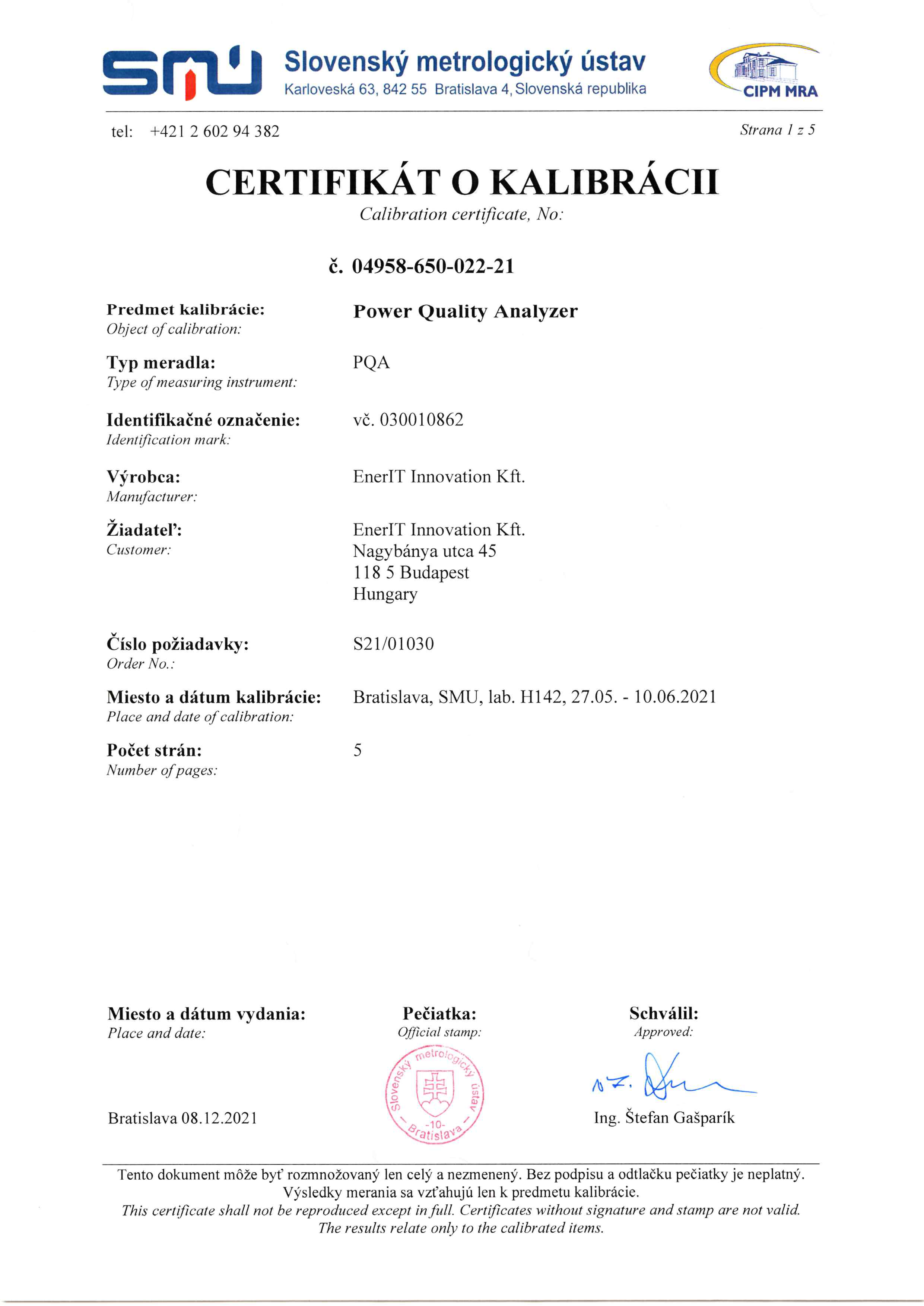

Certification PQA

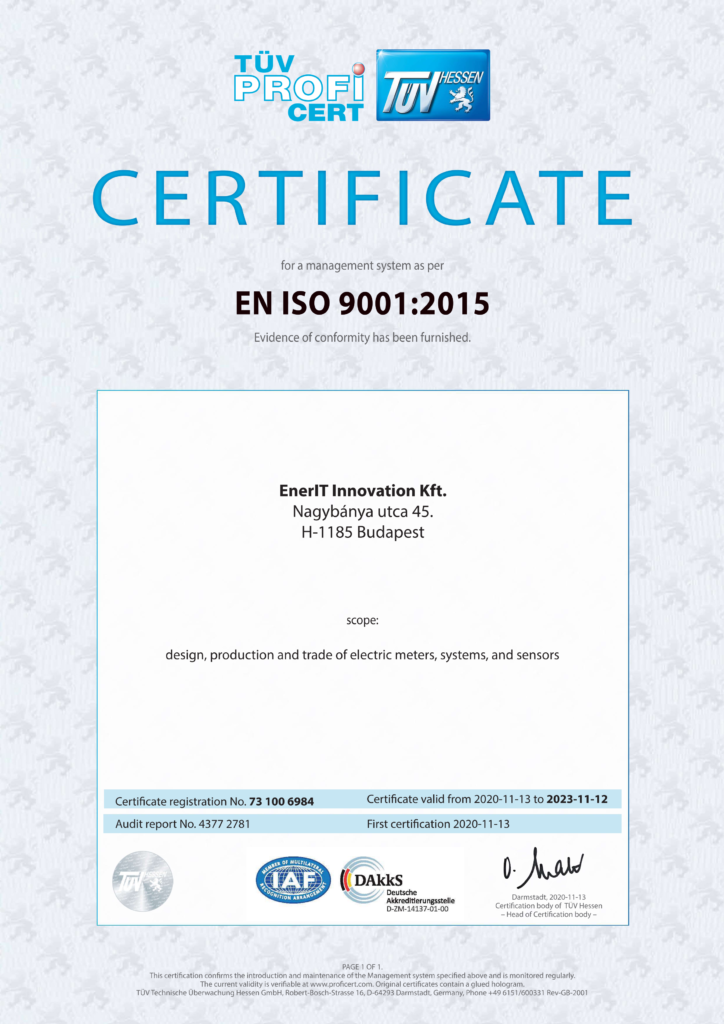

EN ISO 9001:2015
